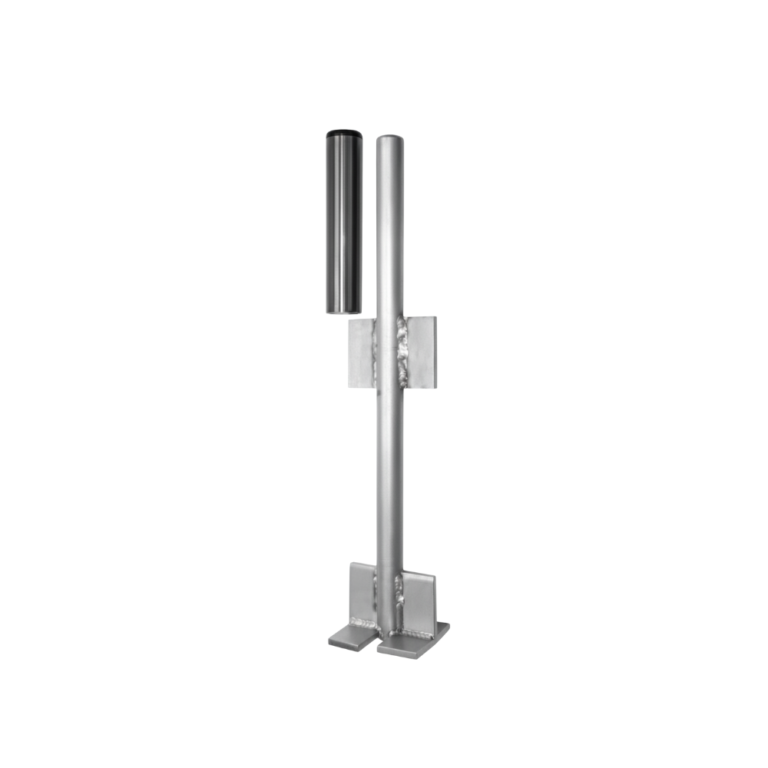

NOVA Kotwa do murów KL-200/20

NOVA Kotwa do murów KL-200/20 służy do połączenia rdzenia murowanej ściany wypełniającej z podniebieniem stropu lub belki, zapewniając jednocześnie możliwość ugięcia się stropu. Kotwa o wymiarach 200 x 20 mm wykonana jest ze stali St235JR z ocynkiem galwanicznym, dostępna także w wariancie 200 x 16 mm.

Nośność kotwy zależy od wielkości szczeliny między wierzchem ściany (rdzenia) a spodem stropu/belki:

• 10 mm szczelina: 8,0 kN
• 15 mm: 5,5 kN
• 20 mm: 4,0 kN
• 25 mm: 3,2 kN
• 30 mm: 2,8 kN
• 35 mm: 2,4 kN
• 40 mm: 2,1 kN
• 45 mm: 1,8 kN
• 50 mm: 1,6 kN

Montaż:

1. Wywiercić otwór ø25 mm głębokość 120 mm w elemencie nośnym
2. Oczyścić otwór ze zwiercin
3. Osadzić tulejkę TU-20 na zaprawie montażowej (np. Ceresit CX5), zaślepić korkiem
4. Po związaniu zaprawy wsunąć kotwę w tulejkę
5. Ustawić zagięcie kotwy i płytki oporowe prostopadle do obciążenia
6. Zabetonować kotwę w rdzeniu ściany

Dane techniczne:

• Wymiary: 200 x 20 mm
• Materiał: stal St235JR z ocynkiem galwanicznym
• Nośność: zależna od szczeliny (patrz tabela powyżej)

Zastosowanie:

• Połączenie rdzenia ściany wypełniającej ze stropem/belką
• Ściany umożliwiające ugięcie stropu
