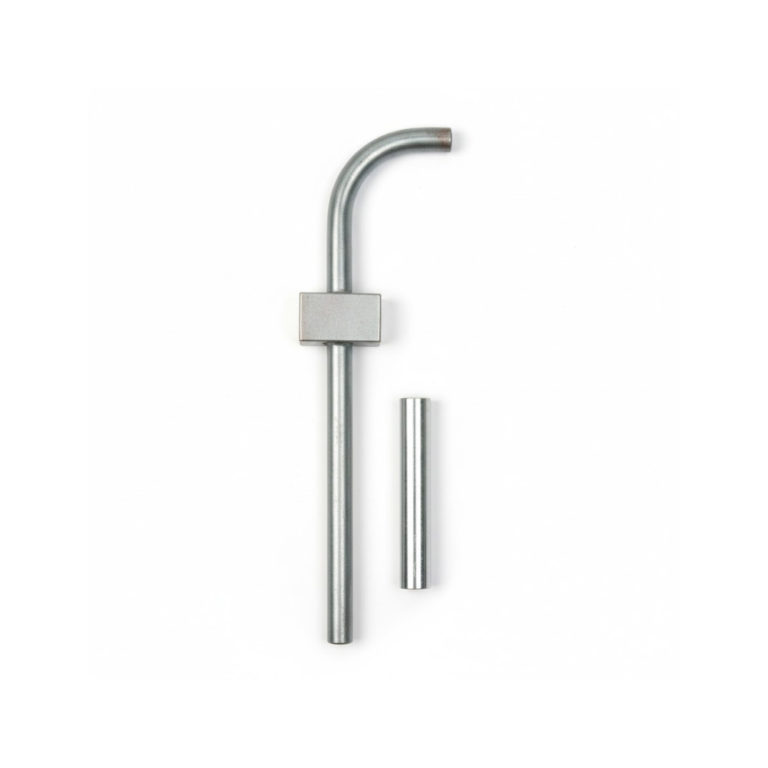

NOVA Kotwa do murów KL-200/16 służy do połączenia rdzenia murowanej ściany wypełniającej z podniebieniem stropu lub belki, zapewniając jednocześnie możliwość ugięcia się stropu. Kotwa o wymiarach 200 x 16 mm wykonana jest ze stali St235JR z ocynkiem galwanicznym, co gwarantuje wysoką odporność na korozję.
Nośność kotwy zależy od wielkości szczeliny między wierzchem ściany a spodem stropu/belki:
- 10 mm szczelina: 8,0 kN
- 15 mm: 5,5 kN
- 20 mm: 4,0 kN
- 25 mm: 3,2 kN
- 30 mm: 2,8 kN
- 35 mm: 2,4 kN
- 40 mm: 2,1 kN
- 45 mm: 1,8 kN
- 50 mm: 1,6 kN
Montaż:
- Wywiercić otwór ø25 mm głębokość 120 mm w elemencie nośnym
- Oczyścić otwór ze zwiercin
- Osadzić tulejkę TU-20 na zaprawie montażowej (np. Ceresit CX5), zaślepić korkiem
- Po związaniu zaprawy wsuwać kotwę w tulejkę
- Ustawić zagięcie kotwy i płytki oporowe prostopadle do obciążenia
- Zabetonować kotwę w rdzeniu ściany
Zastosowanie:
- Połączenie rdzenia ściany wypełniającej ze stropem/belką
- Ściany umożliwiające ugięcie stropu
Dane techniczne
Wymiary200 x 16 mm (dostępne także 200 x 20 mm)
Materiałstal St235JR z ocynkiem galwanicznym
Nośnośćzależna od szczeliny (patrz tabela powyżej)
